Umbau Arnold TmII mit Maxon Motor, PD05 von D&H und Puffer

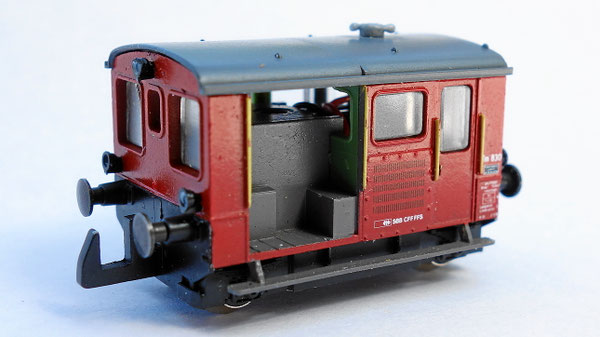

Habe meinem Tm II einen Maxon Motor spendiert. Dazu einen Decoder PD05 von D&H. Dank dem kleinen Maxon Motor hat sogar noch ein Pufferkondensator mit Ladeschaltung Platz.
Jetzt fährt der kleine Tm II perfekt! Und "Puffer sei Dank" ohne jeglichen Aussetzer. Habe zum Test meine Schienen mit mehreren 5mm breiten Klebestreifen "verunreinigt". Das interessiert den Tm
II nicht. Er fährt gepuffert da drüber wie wenn nichts wäre...
Materialliste :
Motor Umbausatz
sb-Modellbau : ArtikelNr 1061
!Achtung! Entgegen den Angaben auf der Webseite sind kleine Fräsarbeiten notwendig!
Decoder
Doehler&Haass : PD05A-0
Pufferschaltung
Widerstand SMD 100Ω 2/3W Conrad 1465834
Schottky-Diode RB161MM-20TR Conrad 140678
Zener-Diode 16V 1.5W 1SMA5930BT3G Farnell 1431149
Tantal Elko 220uF 16V T491D227K016AT Farnell 2473573
Die Schaltung für den Puffer ist zu finden auf : 1001-digital

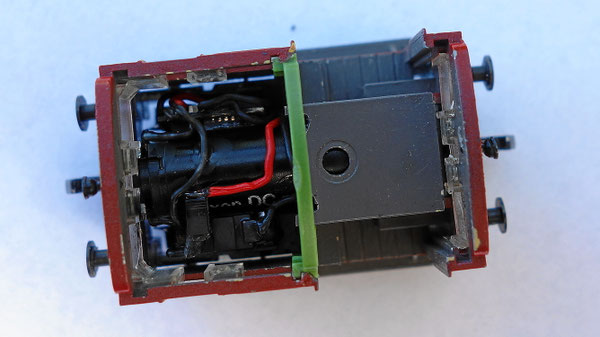

Der Anschluss am Decoder erfolgt am Kondensator wie rechts im Bild.
